آلة قطع الأنبوب والألواح الكهربائية المثبتة على الأنبوب OD

آلة قطع الأنبوب والألواح الكهربائية المثبتة على الأنبوب OD

16 نماذج ، نطاق العمل للأنابيب OD 1 "-48"

يمكن تخصيص نموذج غير قياسي

نمط مثبت على الظهر ، متشابك بواسطة فكين متعدد النقاط.

تقنية إطار الانقسام ، سهلة التركيب على خط الأنابيب.

القص البارد والوحدة ، لا تؤثر على مادة الأنبوب.

تغذية أوتوماتيكية ، قطع وتجليخ في وقت واحد ، فعالة من حيث التكلفة.

الشكل المائل: "U" ، "V" ، "Y" ، J "،" V "مزدوج ، أحجام مركبة.

حلقة ثابتة هي الصلب. حلقة الدوران هي الألومنيوم ، والصلب اختياري

تتوفر خيارات الطاقة الكهربائية والهوائية والتحكم الرقمي ومحرك الأقراص الهيدروليكي.

تتوفر العديد من خيارات محركات الأقراص المختلفة للحصول على أفضل وضع ، المحرك لتطبيق معالجة محددة.

يمكن تجهيز مجموعة واسعة من الملحقات لزيادة الأداء والتوسع

الإمكانية

قطع الأنابيب

نهاية الأنبوب

تواجه الأنابيب

القطع والتحييد

التجميع المجمع

مكافحة مملة

مواجهة شفة

الحز

ميزات:

1. القطع بالتبريد و الميل يحسن السلامة.

2. قطع وتطابق في وقت واحد.

3. انقسام الإطار: سهل شنت على خط أنابيب.

4. أدوات تغذية تلقائيا.

5. سريع ، الدقة ، الميلا في الموقع.

6. الحد الأدنى من إزالة محوري شعاعي.

7. خفيفة الوزن وتصميم مضغوط.

8. سهل انشاء وتشغيل.

الإمكانية

قطع الأنابيب

نهاية الأنبوب

تواجه الأنابيب

القطع والتحييد

التجميع المجمع

مكافحة مملة

مواجهة شفة

الحز

تطبيق الصناعة:

ويستخدم على نطاق واسع في خط أنابيب النقل لمسافات طويلة ، ومحطة الطاقة ، والطاقة النووية ، والبترول ، والمواد الكيميائية

الهندسة ، الغاز الطبيعي ، متجر المرجل ، الصيدلة ، محطة تصنيع الأنابيب ، هندسة تركيب خطوط الأنابيب ،

أعمال إصلاح الأعطال ، إلخ.

نوع شطبة

لدينا أدوات تجليف قياسية من 5 درجة ، 10 درجة ، 20 درجة ، 30 درجة ، 37 درجة ، ويمكن أيضا تخصيص الأدوات.

نطاق التجهيز يمكن تخصيصها وفقا للمتطلبات

مستلزمات:

مجموعات الحلقة ، يتم توفيرها للمستخدمين الذين لديهم محركات الأقراص وشرائح الأدوات للتوسع اقتصاديًا

نطاق التطبيق لمنتجات SFM.

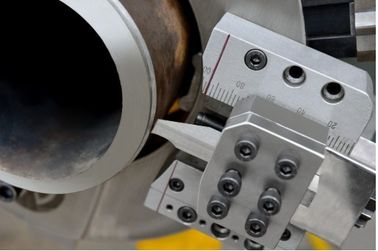

شرائح أداة SFM (اختر واحدة)

ﺷرﯾﺣﺔ اﻷدوات اﻟﻘﺎﺑﻟﺔ ﻟﻟﺣﺎوﯾﺔ (اﻟﺗﻘﻟﯾدﯾﺔ): ﯾﻣﮐن ﺗطﺑﯾﻘﮭﺎ ﻋﻟﯽ ﻧﻣﺎذج SFM ﻣن 206 إﻟﯽ 4248 ﻣﻊ ﺳﻘوط 64 ﻣم.

شريحة أداة الربيع: تستخدم لتتبع سطح الأنابيب خارج الدورية ، والتي يمكن أن توفر الكثير من التركيب ،

التكيف ووقت القطع. فإنه يمكن بسرعة وتتبع النظام تلقائيا لضمان استمرار

حافة مبتورة ، ويمكن حتى الحفاظ على سمك الجدار القياسية من counterbore قطر كبير عندما مجتمعة

مع شريحة counterbore.

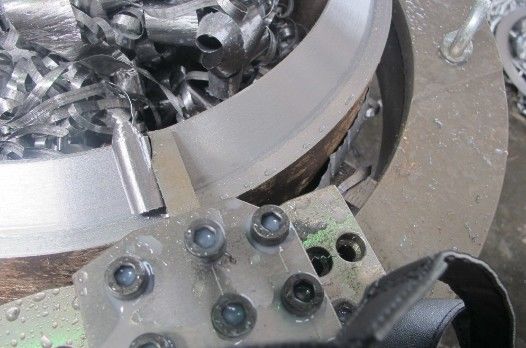

C. شريحة الحفر والطحن (فقط للهيكل الهيدروليكي): تحقيق قطع الأنابيب باستخدام الحفر والطحن.

شريحة أداة عالية القوة ، قطع ناعم وتشغيل بسيط.

آلة السلسلة مثالية لجميع أنواع قطع الأنابيب ، التجميع المائل والتحضير النهائي.

يسمح تصميم الإطار المقسم للآلة بالانقسام إلى النصف عند الإطار والتثبيت

OD من الأنابيب أو التجهيزات في الخط من أجل لقط قوي ومستقر.

يقوم الجهاز بإجراء القطع الدقيق في خط أو قطع / شطبة متزامنة ، نقطة واحدة ، counterbore

وعمليات مواجهة شفة ، وكذلك إعداد نهاية اللحام على الأنابيب مفتوحة ،

يتراوح من 3/4 "إلى 56 بوصة OD (DN20-1400) ، على معظم الجدار

سمك والمواد.

دليل الطلب:

اختر الموديل المناسب

1. قم بتأكيد تزويد الطاقة الكهربائية (الجهد ، التردد والطور).

2. تأكيد الملاك المائل المطلوب.

3. تأكيد مفصل اللحام المطلوب (U ، V ، Double V أو التحضير المركب).

4. تقديم المشورة المواد الخاصة بك الأنبوب (الكربون الصلب والفولاذ المقاوم للصدأ أو غيرها).

5. مطالب خاصة أخرى حول الجهاز.

وقطع الغيار اللازمة.

إذا كان سمك جدار الأنبوب أكثر من 30mm ، أبلغنا مسبقا (هام)!
