تشجيانغ Wellnit الميكانيكية والتكنولوجيا المحدودة
التمسك برضا العملاء كهدف ، لريادة الابتكار كقوة دافعة ، إلى الصدق والثقة الجدارة كمبدأ ، إلى الجودة والسعر المنخفض كالسعي!
تفاصيل المنتج:
شروط الدفع والشحن:
|
وضع محرك الأقراص: | كهربائي ، هوائي ، هيدروليكي ، CNC | مزود الطاقة: | 220-240 فولت 1PH 50-60 هرتز |
---|---|---|---|
قوة المحرك: | 1.5-2 كيلو واط | سعة: | φ25-1830 مم |
ضمان: | سنة واحدة | الآلة تأتي مع سكاكين: | 2 سكاكين تقطيع ، 2 سكاكين مائلة |
تسليط الضوء: | آلة تجليف القطع من النوع المنفصل,آلة تجليف القطع الكهربائية,آلة تجليف القطع المتكاملة |
تشاك تقسيم تركيب آلة القطع والشطف المتكاملة.
أداء المنتج أو جودة المنتج
آلة قطع وتجليف الأنبوب الخارجي المشبك ، وتسمى أيضًا آلة تجليف الأنبوب المشبك الخارجي.الجسم
يعتمد التصميم على طريقة الانقسام ، ويمكن تقسيم الماكينة إلى جزأين لاحتضان التثبيت.ال
جسم الآلة مصمم بحوامل سكاكين مزدوجة ، وهو مناسب لتركيب سكاكين القطع والزاوية
سكاكين المائل.يمكن قطع الأنابيب وحزها في نفس الوقت.
إن آلة قطع وتجليف الأنبوب الخارجي مجهزة بأنماط محرك كهربائي / هوائي / هيدروليكي
وفقا لاحتياجات العملاء.سرعة عالية ، استهلاك منخفض للطاقة ، تغذية أوتوماتيكية ، سهلة الفك و
جمعيه.تتميز بخصائص الوزن الخفيف والمساحة الصغيرة التي تشغلها التغذية الشعاعية ويسهل حملها.
المعايير الفنية
سلسلة المشبك الخارجي
نموذج | تخصيص | القطر الخارجي للمعالجة (مم) | قطع سمك الجدار المائل | سرعة القاطع | |
عادي | الزائد | ||||
OCE الكهربائية | 89 | φ25-89 | ≤30 | - | 42 ص / دقيقة |
159 | φ65-159 | ≤30 | - | 20ص / دقيقة | |
168 | φ50-168 | ≤30 | - | 18ص / دقيقة | |
230 | φ80-230 | ≤30 | - | 15ص / دقيقة | |
275 | φ125-275 | ≤30 | ≤110 | 14ص / دقيقة | |
OCP هوائي | 305 | φ150-305 | ≤30 | ≤110 | 13ص / دقيقة |
325 | φ168-325 | ≤30 | ≤110 | 13ص / دقيقة | |
377 | φ219-377 | ≤30 | ≤110 | 12ص / دقيقة | |
426 | φ273-426 | ≤30 | ≤110 | 12ص / دقيقة | |
OCH الهيدروليكية | 457 | φ300-457 | ≤30 | ≤110 | 12ص / دقيقة |
508 | φ355-508 | ≤30 | ≤110 | 12ص / دقيقة | |
560 | φ400-560 | ≤30 | ≤110 | 12ص / دقيقة | |
610 | φ457-610 | ≤30 | ≤110 | 11ص / دقيقة | |
630 | φ480-630 | ≤30 | ≤110 | 11ص / دقيقة | |
CNC OCS | 660 | φ508-660 | ≤30 | ≤110 | 11ص / دقيقة |
715 | φ560-715 | ≤30 | ≤110 | 11ص / دقيقة | |
762 | φ600-762 | ≤30 | ≤110 | 11ص / دقيقة | |
830 | φ660-830 | ≤30 | ≤110 | 10ص / دقيقة | |
Metaibao OCM | 914 | 762-914 | ≤30 | ≤110 | 10ص / دقيقة |
1066 | φ914-1066 | ≤30 | ≤110 | 10ص / دقيقة | |
1230 | φ1066-1230 | ≤30 | ≤110 | 10ص / دقيقة | |
1430 | φ1230-1430 | ≤30 | ≤110 | 8ص / دقيقة |
سلسلة نوع تشاك
نموذج | المواصفات | السعة (مم) | سمك الحائط | سرعة الدوران | |
القطر الخارجي (مم) | OD (بوصة) | ||||
الكهربائية SOCE
SOCP الهوائية
SOCH الهيدروليكي
Metaibao SOCM |
168 | φ50-168 | 2 "- 6" | ≤30 ملم | 18r / min (قابل للتعديل) |
230 | φ80-230 | 3 "- 8" | ≤30 ملم |
15 ص / دقيقة (قابل للتعديل) |
|
275 | φ125-275 | 5 "- 10" | ≤30 ملم |
14 ص / دقيقة (قابل للتعديل) |
|
305 | φ150-305 | 6 "- 10" | ≤30 ملم |
13 ص / دقيقة (قابل للتعديل) |
|
325 | φ168-325 | 6 "- 12" | ≤30 ملم |
13 ص / دقيقة (قابل للتعديل) |
|
377 | φ219-377 | 8 "- 14" | ≤30 ملم |
12 ص / دقيقة (قابل للتعديل) |
|
426 | φ273-426 | 10 "- 16" | ≤30 ملم |
12 ص / دقيقة (قابل للتعديل) |
|
457 | φ300-457 | 12 "- 18" | ≤30 ملم |
12 ص / دقيقة (قابل للتعديل) |
|
508 | φ355-508 | 14 '' - 20 '' | ≤30 ملم |
12 ص / دقيقة (قابل للتعديل) |
|
610 | φ457-610 | 18 "- 24" | ≤30 ملم |
12 ص / دقيقة (قابل للتعديل) |

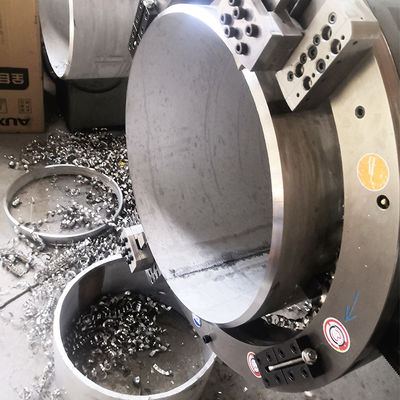

عرض المنتجات
النوع الكهربائي: مصدر طاقة مناسب ، أداء مستقر ، تطبيق واسع.
هوائي: أمان مقاوم للانفجار ، أداء مستقر ، سهولة الصيانة.
نوع التحكم العددي: محرك سيرفو عالي الطاقة ، أداء مستقر ، ضوضاء منخفضة ، سرعة قابلة للتعديل.
عرض الأداة
شريحة أداة قياسية ، مناسبة لمعالجة سمك الجدار ≤30mm.
شريحة أداة الجدار الثقيل ، مناسبة لمعالجة سمك الجدار ≤70mm
شريحة أداة الجسر ، مناسبة لمعالجة الأنابيب السميكة للغاية ، لا يتجاوز سمك الجدار الأقصى 110 مم
شريحة أداة التتبع ، مناسبة للمعالجة عالية الدقة أو تعويض الاستدارة للأنابيب المشوهة بقطر أنبوب أكبر من 700 مم.
Universal Counter Boring Tool Slide ، يستخدم لمعالجة الجدار الداخلي للأنبوب.
حامل أداة لتصنيع الجدار الخارجي للأنبوب ، يستخدم لقص الجدار الخارجي للأنبوب وإزالة الطبقة المضادة للتآكل

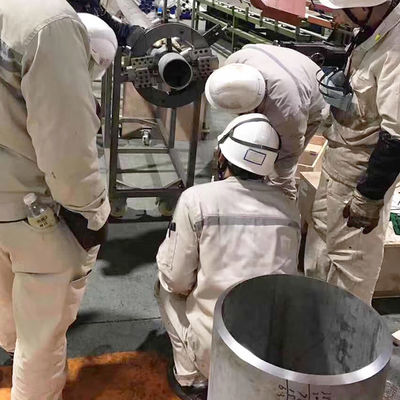

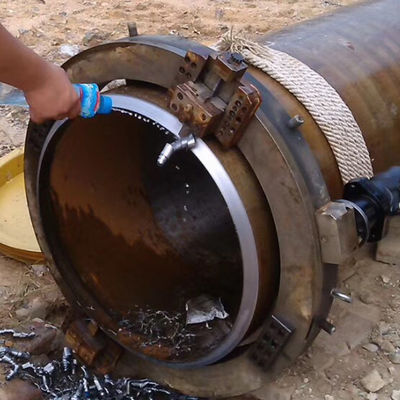

موقع المعالجة
صناعة قابلة للتطبيق
