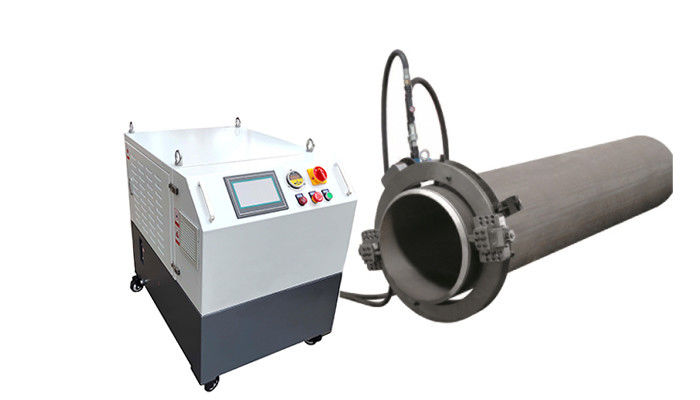

الأفقية هي آلة تقسيم قطع الأنابيب CS الإطار

التلقائي المحمولة الأفقية سبليت الإطار CS الألومنيوم الجسم أنبوب حافة هوائي الكهربائية الكهربائية شطبة الصلب قطع ماك

وصف الإنتاج

آلة السلسلة مثالية لجميع أنواع قطع الأنابيب ، الميلان والتحضير النهائي.يسمح تصميم الإطار المنفصل للآلة بالانقسام إلى نصفين عند الإطار والتركيب حول OD للأنبوب أو التركيبات المضمنة من أجل تثبيت قوي ومستقرتقوم المعدات بقطع دقيق على الخط أو قطع / شطبة متزامنة ، نقطة واحدة ، تجويف مضاد وعملية مواجهة الحافة ، بالإضافة إلى إعداد طرف اللحام على أنبوب مفتوح الأطراف ، يتراوح من 3/4 بوصة إلى 56 بوصة OD (DN20-1400) ، على معظم سمك الجدار والمواد.

الميزات:

• يعمل القطع على البارد والشطف على تحسين السلامة
• القطع والشطف في وقت واحد
• انقسام الإطار: سهل التركيب على خط الأنابيب
• أدوات التغذية تلقائيا
• شطف سريع ودقيق في الموقع
• الحد الأدنى من التخليص المحوري والشعاعي
• خفيف الوزن وتصميم مضغوط
• سهولة الإعداد والتشغيل

• Spcification:
•

• نموذج	نطاق العمل (ID-OD)		سمك الحائط	سرعة الدوران
  OCE-89	Φ25-89	3/4 "-3"	≤35	42 ص / دقيقة
  OCE-159	Φ50-159	2 "- 5"	≤35	20 ص / دقيقة
  OCE-168	Φ50-168	2 "- 6"	≤35	18 ص / دقيقة
  OCE-230	Φ80-230	3 "- 8"	≤35	15 ص / دقيقة
  OCE-275	Φ125-275	5 "- 10"	≤35	14 ص / دقيقة
  OCE-305	Φ150-305	6 "- 10"	≤35	13 ص / دقيقة
  OCE-325	Φ168-325	6 "- 12"	≤35	13 ص / دقيقة
  OCE-377	Φ219-377	8 "- 14"	≤35	12 ص / دقيقة
  OCE-426	Φ273-426	10 "- 16"	≤35	12 ص / دقيقة
  OCE-457	Φ300-457	12 "- 18"	≤35	12 ص / دقيقة
  OCE-508	Φ355-508	14 '' - 20 ''	≤35	12 ص / دقيقة
  OCE-560	Φ400-506	16 "- 22"	≤35	12 ص / دقيقة
  OCE-610	Φ457-610	18 "- 24"	≤35	11 ص / دقيقة
  OCE-630	Φ480-630	20 "- 24"	≤35	11 ص / دقيقة
  OCE-660	Φ508-660	20 "- 26"	≤35	11 ص / دقيقة
  OCE-715	Φ560-715	22 "- 28"	≤35	11 ص / دقيقة
  OCE-762	Φ600-762	24 "- 30"	≤35	11 ص / دقيقة
  OCE-830	Φ660-813	26 "- 32"	≤35	10 ص / دقيقة
  OCE-914	762-914	30 "- 36"	≤35	10 ص / دقيقة
  OCE-1066	Φ914-1066	36 "- 42"	≤35	10 ص / دقيقة
  OCE-1230	Φ1066-1230	42 "- 48"	≤35	10 ص / دقيقة





  صور أجزاء آلة التفاصيل:







  قطع غيار الأدوات:




•

  آلة في الموقع:
•
•
•



  دليل الطلب

• اختر النموذج المناسب

• قم بتأكيد مصدر الطاقة الكهربائية الخاص بك (الجهد والتردد والمرحلة)

• تأكيد الملاك المائل المطلوب

• تأكيد مفصل اللحام المطلوب (إعداد U ، V ، مزدوج V أو مركب)

• تقديم المشورة لمواد الأنابيب الخاصة بك (الكربون الصلب أو الفولاذ المقاوم للصدأ أو غيرها)

• مطالب خاصة أخرى حول الماكينة

• قطع الغيار اللازمة

• إذا كان سمك جدار الأنبوب أكثر من 30 مم ، أخبرنا مسبقًا (هام).

•

• صندوق الاغراض:

•



•

•
