تفاصيل المنتج:
شروط الدفع والشحن:
|
الجهد االكهربى: | 220V | الطاقة المقدرة: | 1.5-2KW |
---|---|---|---|
سرعة: | 15 ص / دقيقة | ضمان: | 1 سنة |
يعمل مدى: | 80-230mm، 3 '' - 8 '' | قطع المواد: | الكربون، غير القابل للصدأ، سبائك |
نوع القيادة: | تعمل بالهواء المضغوط | ||
تسليط الضوء: | قطع أنبوب وآلة الميلا,آلة إطار الانقسام |

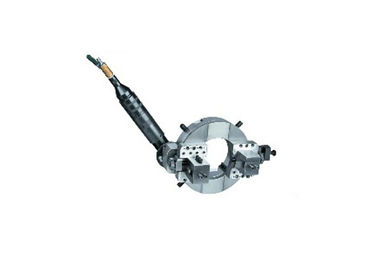

الدقة البيضاوي قطع الأنابيب الهوائية الميلا آلة خفيفة الوزن 220 الجهد
وصف الإنتاج:

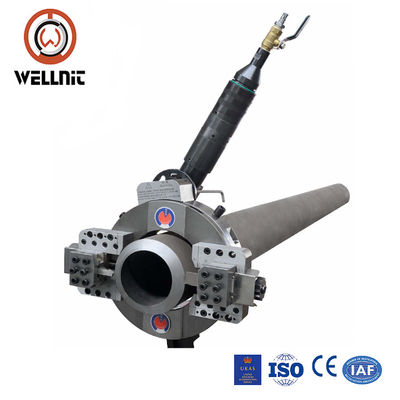

آلة السلسلة مثالية لجميع أنواع قطع الأنابيب ، التجميع المائل والتحضير النهائي.
يسمح تصميم الإطار المقسم للآلة بالانقسام إلى النصف عند الإطار والتثبيت
OD من الأنابيب أو التجهيزات في الخط من أجل لقط قوي ومستقر.
يقوم الجهاز بأداء قطع دقيق في خط أو قطع / شطبة متزامنة ، نقطة واحدة ، counterbore و
تواجه عمليات شفة ، وكذلك إعداد نهاية اللحام على الأنابيب المفتوحة.
نموذج | نطاق العمل (ID-OD) | سمك الحائط | سرعة الدوران | ضغط جوي | استهلاك الهواء | |
OCP-89 | Φ25-89 | 3/4 '' - 3 '' | ≤35 | 50R / دقيقة | 0.6MPA | 1500 لتر / دقيقة |
OCP-159 | Φ50-159 | 2 '' - 5 ' | ≤35 | 21R / دقيقة | 0.6MPA | 1500 لتر / دقيقة |
OCP-168 | Φ50-168 | 2 '' - 6 '' | ≤35 | 21R / دقيقة | 0.6MPA | 1500 لتر / دقيقة |
OCP-230 | Φ80-230 | 3 '' - 8 '' | ≤35 | 20R / دقيقة | 0.6MPA | 1500 لتر / دقيقة |
OCP-275 | Φ125-275 | 5 '' - 10 '' | ≤35 | 20R / دقيقة | 0.6MPA | 1500 لتر / دقيقة |
OCP-305 | Φ150-305 | 6 '' - 10 '' | ≤35 | 18R / دقيقة | 0.6MPA | 1500 لتر / دقيقة |
OCP-325 | Φ168-325 | 6 '' - 12 '' | ≤35 | 16R / دقيقة | 0.6MPA | 1500 لتر / دقيقة |
OCP-377 | Φ219-377 | 8 '' - 14 '' | ≤35 | 13R / دقيقة | 0.6MPA | 1500 لتر / دقيقة |
OCP-426 | Φ273-426 | 10 '' - 16 '' | ≤35 | 12R / دقيقة | 0.7MPa | 1800 لتر / دقيقة |
OCP-457 | Φ300-457 | 12 '' - 18 '' | ≤35 | 12R / دقيقة | 0.7MPa | 1800 لتر / دقيقة |
OCP-508 | Φ355-508 | 14 '' - 20 '' | ≤35 | 12R / دقيقة | 0.7MPa | 1800 لتر / دقيقة |
OCP-560 | Φ400-506 | 16 '' - 22 '' | ≤35 | 12R / دقيقة | 0.7MPa | 1800 لتر / دقيقة |
OCP-610 | Φ457-610 | 18 '' - 24 '' | ≤35 | 11R / دقيقة | 0.7MPa | 1800 لتر / دقيقة |
OCP-630 | Φ480-630 | 20 '' - 24 '' | ≤35 | 11R / دقيقة | 0.7MPa | 1800 لتر / دقيقة |
OCP-660 | Φ508-660 | 20 '' - 26 '' | ≤35 | 11R / دقيقة | 0.7MPa | 1800 لتر / دقيقة |
OCP-715 | Φ560-715 | 22 '' - 28 '' | ≤35 | 11R / دقيقة | 0.7MPa | 1800 لتر / دقيقة |
OCP-762 | Φ600-762 | 24 '' - 30 '' | ≤35 | 11R / دقيقة | 0.8MPa | 2000 لتر / دقيقة |
OCP-830 | Φ660-813 | 26 '' - 32 '' | ≤35 | 10R / دقيقة | 0.8MPa | 2000 لتر / دقيقة |
OCP-914 | Φ762-914 | 30 '' - 36 '' | ≤35 | 10R / دقيقة | 0.8MPa | 2000 لتر / دقيقة |
OCP-1066 | Φ914-1066 | 36 '' - 42 '' | ≤35 | 9R / دقيقة | 0.8MPa | 2000 لتر / دقيقة |
OCP-1230 | Φ1066-1230 | 42 '' - 48 '' | ≤35 | 8R / دقيقة | 0.8MPa | 2000 لتر / دقيقة |
الخصائص الرئيسية:
1. القطع بالتبريد و الميل يحسن السلامة.
2. قطع وتطابق في وقت واحد.
3. انقسام الإطار: سهل شنت على خط أنابيب.
4. أدوات تغذية تلقائيا.
5. سريع ، الدقة ، الميلا في الموقع.
6. الحد الأدنى من إزالة محوري شعاعي.
7. خفيفة الوزن وتصميم مضغوط.
8. سهل انشاء وتشغيل.
9. بالقطع الأنابيب الثقيلة الجدار من 3/4 "ما يصل إلى 56.
10. قياس حجم الأنبوب المراد تشكيله ، حدد كتلة التورم وفقًا لكتلة التورم
مخطط ، تثبيته على كتلة إسفين ، تشديد الترباس ، تأكد من أنها آمنة وفضفاضة.
11. وفقًا لمتطلبات المعالجة ، حدد جدول الأدوات في الزاوية المناسبة للأداة ،
تثبيت في القاطع آلة ، وتشديد الترباس ، أداة ثابتة.
12. قم بتدوير عجلة التغذية اليدوية لتمديد مغزل التغذية.
13. جعل آلية شد الآلة في الأنبوب ، يجب ترك رأس القاطع و سطح الأنبوب
مساحة تغذية كافية.
14. أدر عجلة اليد واضبط موضع الماكينة للتأكد من أن الماكينة تغذي المغزل
محوري مع مركز الأنبوب. تشديد الجوز على عجلة اليد مع وجع.
.15 اﺑدأ ﺗﺷﻐﯾل اﻟﻣﺣرك ، ﻗم ﺑﺗدوﯾر ﻋﺟﻟﺔ اﻟﺗﺛﺑﯾت اﻟﺧﺎﺻﺔ ﺑﺎﻟﺗﻐذﯾﺔ ، ﻓﺎﻟﺷﻔرة ﻣﻼﻣﺳﺔ ﻟﺟدار اﻷﻧﺑوب ، واﻷﺧﺧﺎم.
16. بعد الانتهاء من التشغيل ، قم أولاً بالخروج من الأداة ، ثم حرر آلية الضيق وأزلها
الجهاز من الأنبوب.
قطع الغيار: أداة
المواصفات الفنية:
نموذج | نطاق العمل (ID-OD) | سمك الحائط | سرعة الدوران |
OCP-230 | Φ80-230 (3 "-8") | ≤30mm | 15 ص / دقيقة |
